Articoli vari > Impianto di Fabrizio, descrizione.


Immagini e descrizioni..

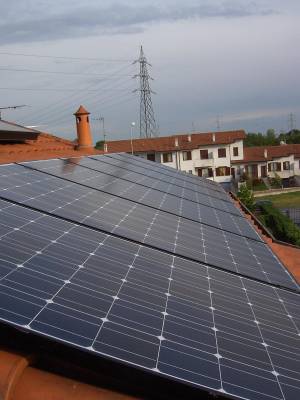

Nella foto sono visibili i  7 pannelli Sanyo HIP205 NH1 orientati ad OVEST ( + 80 gradi Sud ) inclinati di 20 gradi, installati sul tetto della casa di Fabrizio.

Questi sono i dati tecnici dei moduli rilevati alle condizioni di STC ( Standard test condition: 1 KW/Mq, T. 25 Gradi

  • Potenza di picco 205 Wp



  • Tensione di Mpp 40,7 V



  • Corrente Impp 5,05 A



  • Tensione a vuoto 50,3 V



  • Corrente di c.c.   5,54 A

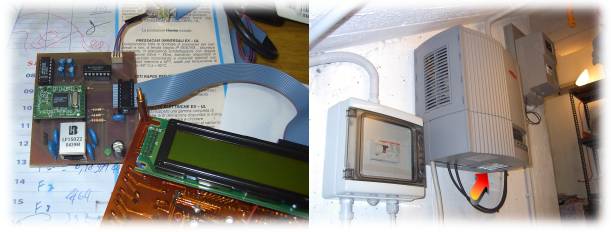

Nell' immagine a lato a destra e' visibile l'inverter con i quadri lato continua e alternata; la freccia evidenzia dove occorre inserire la scheda opzionale 'Interface card Easy' della Fronius per permettere la connessione via seriale 232 tra l'inverter e l'interfaccia Web di Fabrizio.

A sinistra si vede l'interfaccia web fotografata durante la fase di sviluppo del software di comunicazione.

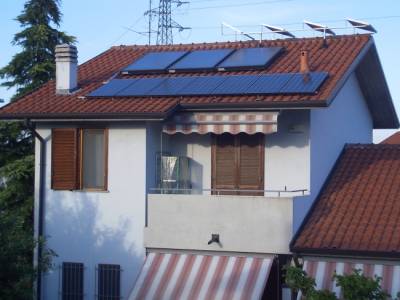

Sotto e' visibile il tetto con tutti gli impianti installati ( Solare termico a svuotamento, solare fotovoltaico Grid e installato in 'contro falda' il solare fotovoltaico Stand Alone ) .
