Impianto On-Line, descrizione
Live plant description

<<< Back

In questo articolo presentiamo l'impianto solare termico di Fabrizio, che è stato messo On-Line per semplici motivi divulgativi.
L'impianto è "realmente" On-Line e non si tratta quindi di una semplice simulazione; in pratica le misure presentate sono quelle che realmente sono presenti sull'impianto nel momento del caricamento della pagina web.
La tecnologia usata per permettere questa funzionlità è presentata nell'articolo che riguarda la funzionalità della centralina.


In this article we present the Fabrizio's thermic solar plant, which has been put on-line for explanation purpose.
The plant is really On-Line, it is not just a simulation; practically the figures showed on the web page are the real measurement at the moment of the page load.
The technology used for this functionality is presented in the article about the elecronic controller.

L'impianto solare si basa integralmente su di un sistema commerciale della Rotex a svuotamento.

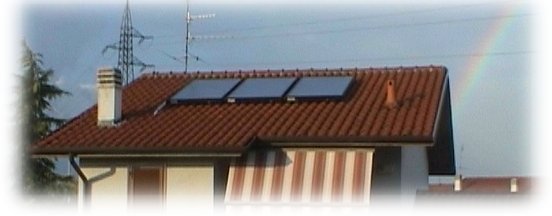

E' composto da 3 pannelli solari piani per un totale di circa 7,5 Mq2 di superficie captante e di 500 Lt di accumulo di energia termica che viene resa disponibile sia all'impianto dell'acqua sanitaria che all'integrazione del riscaldamento.


L'impianto è sito in Magenta ( MI )
Coordinates:
Lat: 45 28 00 N  degrees minutes   Lat: 45.4667  decimal degrees
Long: 008 52 00 E  degrees minutes   Long: 8.8667  decimal degrees


The solar plant is fully based on a commercial "emptying" system by Rotex.
It consists in 3 flat solar panel for a tolal pick-up area of about 7,5 square meters and 500 litres of termic energy storage which is available for the hygene plant and integrates the warming plant of the house.


The plant is located in Magenta (MI) ITALY.
Coordinates:
Lat: 45 28 00 N  degrees minutes   Lat: 45.4667  decimal degrees
Long: 008 52 00 E  degrees minutes   Long: 8.8667  decimal degrees


I pannelli sono orientati a 260 gradi ( considerando il SUD a 180 gradi ),
l'angolo di inclinazione è di circa 22 gradi.

The solar panels are oriented at 260 degrees (considering the south at 180 degrees),
the inclination angle is about 22 degrees.



L'impianto è stato installato nella primavera del 2003 ed è entrato in funzione il 23 Aprile 2003; da allora ha funzionato sempre senza nessun problema.
Il 14 Marzo 2005 è stata sostituita la centralina elettronica con un nuovo modello progettato e costruito per migliorare le prestazioni dell'impianto e per permetterne la verifica remota via internet.

The plant has been installed on spring 2003 and has started working on April 23st 2003; since then it has worked all the time with no problems.
On March 14th 2005 the electronic controller has been replaced with a new model developed and built for improving the plant performances and for remote control on the Internet.
