I pannelli di Maurizio
Esempio costruttivo a cura
di Maurizio Lombardi

Elenco materiale (Fig.1)

Questo progetto e' partito nel lontano 1996, dopo aver visto per caso un sito internet che vendeva pannelli solari termici a prezzi inacessibili.

Dopo un attenta ricerca su internet di materiale informativo su come erano costruiti i pannelli solari termici commerciali ho progettato il pannello che ho chiamato "Maurizio".

Il principio di funzionamento di un pannello solare termico e' elementare:

una lastra in materiale conduttore di calore (io ho usato il rame) verniciato di nero ed esposto al sole assorbe una grande quantita' di calore. Questo calore puo' essere ceduto ad un fluido vettore(acqua+glicole)tramite dei tubi di di rame saldati alla piastra e puo' essere accumulato in un serbatoio tramite una pompa di circolazione.

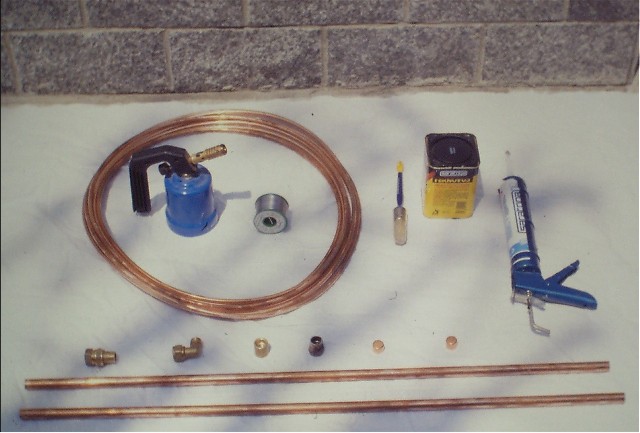

La piastra poi deve essere inserita in una scatola coibentata su 5 lati; il sesto lato esposto al sole, si chiude con un vetro in modo da creare l'effetto serra per aumentare il rendimento del pannello stesso.Nelle foto 1 e 2 possiamo vedere il materiale usato e alcuni attrezzi che sicuramente avremo bisogno per la costruzione.

Elenco materiale occorrente per la costruzione di 1 pannelo:

- N°11 metri tubo di rame da 8 mm esterno
- N°2,20  metri tubo di rame del 18 mm esterno
- N°1 tappo di rame per tubo del 18 mm a saldare
- N°2 terminale a saldare del 18 a 1/2 pollice femmina in ottone
- N°1 gomito da 16 mm a serrare a 1/2 pollice maschio in ottone (per ingresso acqua+glicole)
- N°1 tre pezzi da 1/2 pollice in ottone (questo serve se eventualmente volete aggiungere un altro pannello altrimenti aggiungete un altro gomito del 18 a serrare a 1/2 pollice maschio(uscita pannello acqua+glicole))
-N°1 sfiato aria automatico
-N°1 piastra di rame 1000x1200 mm spessore 0.5mm (assorbitore)
-N°1 lastra di vetro 1000x1200 mm spessore 4 mm
-N°2 profilati a L 100x20 mm lunghi 1000 spessore 0.5 mm di ferro zincato (profili laterali)
-N°2 profilati a L 100x20 mm lunghi 1200 spessore 0.5 mm di ferro zincato (profili laterali)
-N°1 piastra di ferro zincato 1000x1200 (fondo pannello)
-N°3 pannelli di poliuretano 1200x800 mm spessore 30mm (da tagliare a misura)
-N°1 pannelli di poliuretano 1200x800 mm spessore 20mm (da tagliare a misura)
-N°1 barattolo di vernice nero opaco

Elenco attrezzi:

-Stagno da elettronica
-Saldatore a gas butano
-Silicone
-Pennello
-Tagliatubi
-Trapano + punte da ferro
-Rivettatrice + rivetti da 4 mm

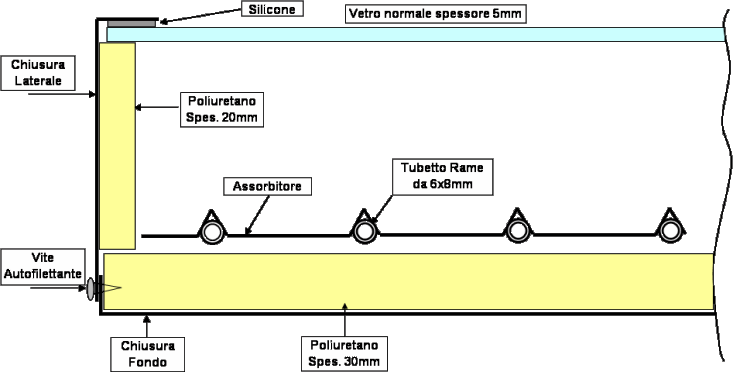

Costruzione dell'assorbitore (fig.3)

Come potete vedere dalla figura 3 ,la piastra di rame, spessore di 0,3mm (assorbitore), e' pieghettata a V ogni 10 cm circa(fatto fare da un lattoniere).
In queste pieghe a V ho inserito il tubo di rame da 8 mm, quindi li ho saldati con il mio saldatore a gas butano e stagno.
Come potete notare dalla figura i tubetti di rame da 8 mm spuntano di circa 1.5 cm dalla piastra di rame.

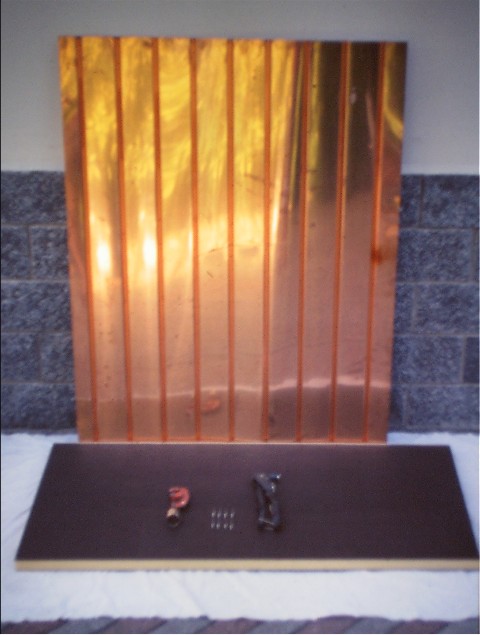

Una volta saldati tutti i tubetti da 8mm all'assorbitore (9 in tutto) ho presentato il tubo di rame del 18mm vicino ai tubetti del 8mm e ne ho segnato i 9 centri, quindi ho forato con una punta da 8mm.

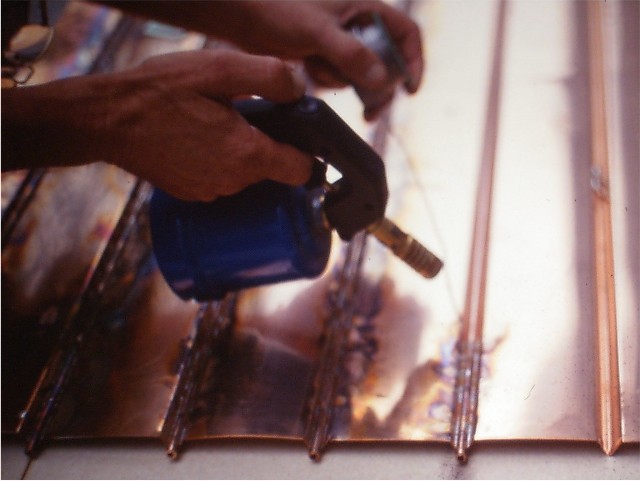

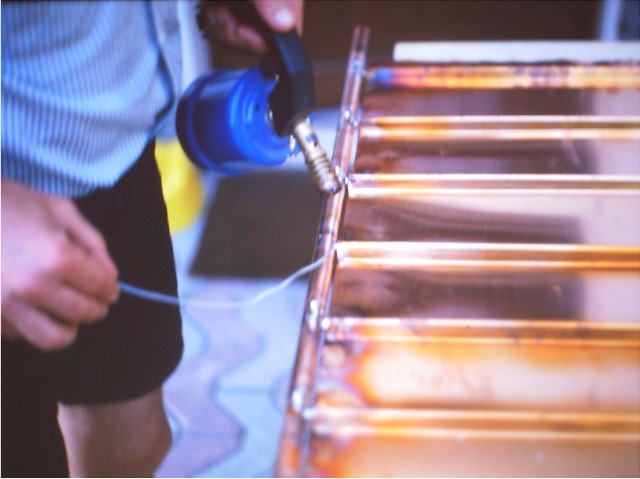

Dalla figura 4 potete vedere il momento della saldatura tra i tubetti del 8mm con il tubo da 18mm che fa collettore comune.

Nota: Il tubo da 18mm e' piu'lungo di circa 10cm dell'assorbitore.
(fare la prova di tenuta delle saldature effettuate. Io ho usato aria compressa a 6bar)

Fig.4

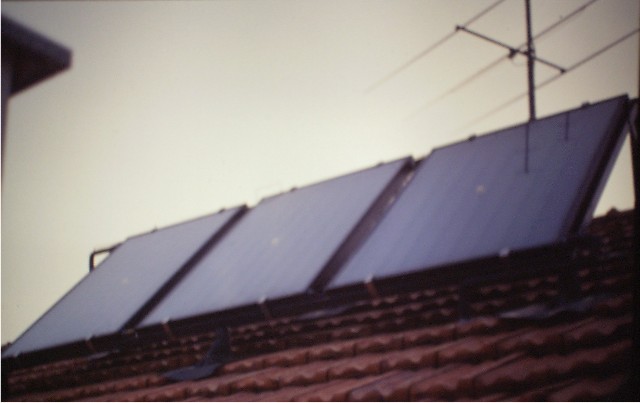

Installazione:

Schema totale pannello:

La scatola esterna e' costituita da 5 pezzi.
N°2 profilati ad L 100X20mm lunghe 1000mm di lamiera zincata spessore 0,5mm
N°2 profilati ad L 100X20mm lunghe 1200mm di lamiera zincata spessore 0,5mm
N°1 piastra per chiusura inferiore 1000X1200mm con bordo alto 20mm

Fare i fori sui profilati al L,quelle lunghe1,20m per il passaggio del tubo di rame del 18mm (collettore comune)(N°2 fori per ogni profilato).
Unire i profilati ad L con dei rivetti per formare la parte laterale ed incollare il vetro con del silicone.
Applicare il pannello di poliuretano da 30mm di spessore sul fondo.
Applicare il pannello di poliuretano da 20mm di spessore sui profilati ad L
Inserire l'assorbitore nella scatola e chiudere il fondo.
Tramite delle viti autofilettanti bloccare il fondo.
Sigillare il tutto con del silicone.
Saldare i tre terminali + 1 tappo sui quattro tubi che escono dal pannello.

Buon lavoro a Tutti.
