L'impianto solare termico di Sergio e Teresa serve una casa in provincia di Lecco, a circa 300 m sul livello del mare, all'inizio delle Prealpi lombarde, in una zona collinare a ridosso delle prime montagne di un certo "peso" (Resegone - 1900 m circa, Grigna Meridionale - 2100 circa, Grigna Settentrionale - 2400 m circa).

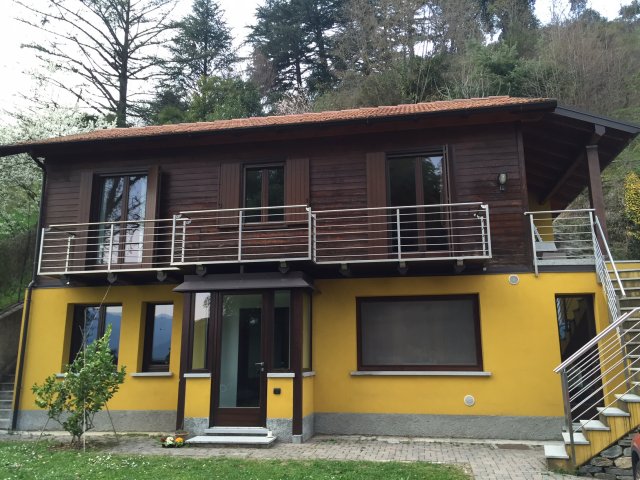

La casa è orientata sostanzialmente lungo l'asse est-ovest, così da avere le falde del tetto praticamente disposte a sud e a nord. Comprende un piano seminterrato, per la zona giorno, e un primo piano, per la zona notte. Il piano seminterrato è completamente in muratura (con cappotto in polistirene), mentre una porzione del primo piano è realizzata in legno (due strati di tavole a sandwich su strato isolante e rivestimento interno a cartongesso).

A fianco del piano seminterrato è stato ricavato un locale tecnico/lavanderia e un box doppio, completamente interrati.

La superficie totale riscaldata è di 120 metri quadrati circa.

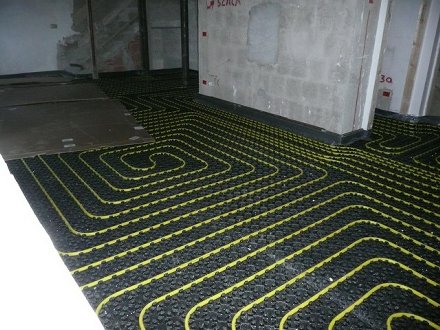

 Il piano seminterrato è stato completamente ristrutturato. Nel corso della ristrutturazione, è stato installato il riscaldamento a pavimento Rotex Systema 70 (anche nel locale tecnico/lavanderia).

Al primo piano sono invece installati dei termosifoni in alluminio, a cui sono state aggiunte delle valvole termostatiche.

La presenza del Rotex Systema 70 ha permesso di evitare di avere due diverse temperature di funzionamento per il riscaldamento al piano seminterrato e al primo piano.

L'impianto solare termico serve sia per la produzione di acqua calda sanitaria che per l'integrazione al riscaldamento. È composto da quattro pannelli piani Rotex V26A, per una superficie totale captante pari a circa 10 metri quadrati, e da un accumulatore Rotex Sanicube 538/16/0 da 500 litri.

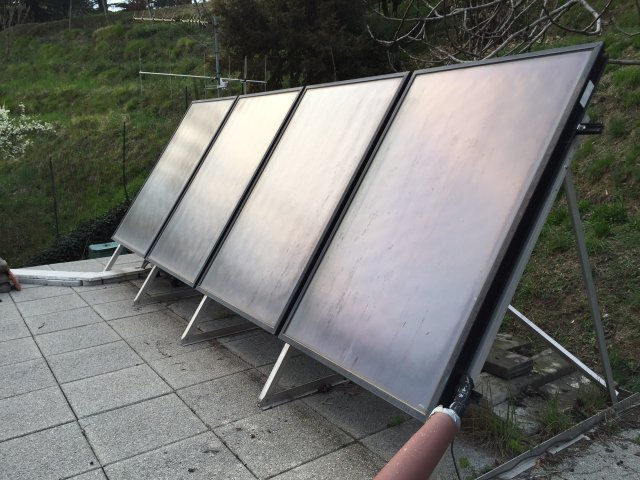

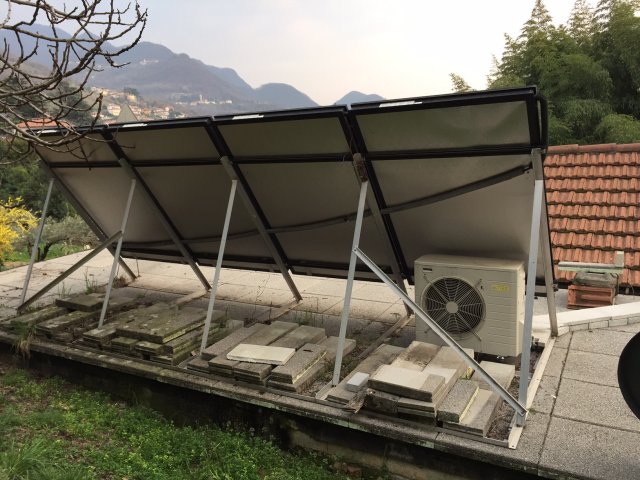

I pannelli sono disposti su un terrazzo sopra il primo piano, e sono orientati a 170° (considerando il SUD a 180°). L'inclinazione rispetto alla verticale è di 56°, per sfruttare al meglio l'insolazione nelle fasi di inizio autunno/primavera.

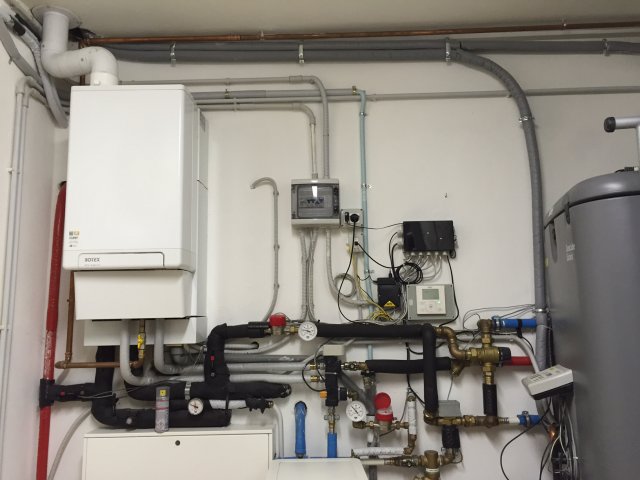

L'accumulatore Rotex Sanicube è collegato ad una caldaia Viessmann Vitodens 200-W. Il collegamento della caldaia è con configurazione in scarico , come consigliato da Portalsole. Una valvola Caleffi Solarincal esclude la mandata di acqua calda sanitaria alla caldaia in caso di temperatura di almeno 45°.



L'impianto solare termico, la caldaia ed il riscaldamento a pavimento sono stati installati da  TL Impianti di Leonardo Todisco , unico certificato Portalsole.

L'impianto è entrato in funzione il 24 Giugno 2009.



A Sinistra è visibile la centralina originale Rotex RPS/3 e l'interfaccia WEB "liveplant 3 " sviluppata da Portalsole.

La centralina è connessa all'interfaccia tramite il link RS232 disponibile sulla RPS/3.

I dati vengono messi a disposizione dall'interfaccia,  in formato XML sulla rete locale.

Sotto l'indirizzo di questo impianto On-Line

www.portalsole.it/solaretermico_lasca.php
